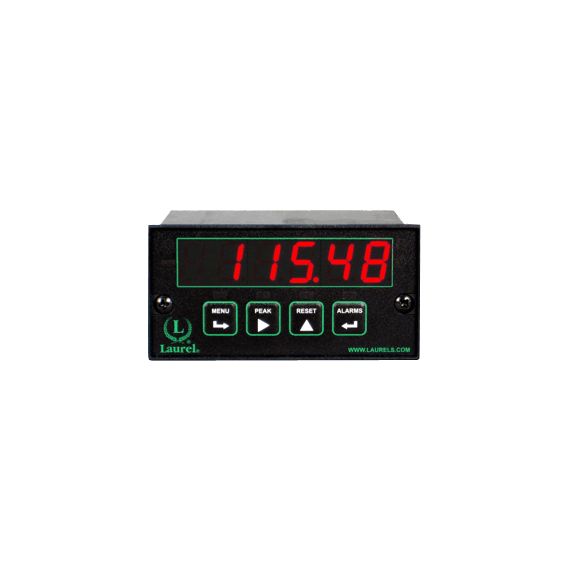

로렐 로리트 AC 전압 및 전류 패널 미터
- — 12 months warranty
- — SMS notification
- — Return and exchange
- — Different payment methods
- — Best price
특징
- 0.2, 2, 20, 200 & 600V AC 또는 AC+DC 전압 범위
- 2, 20, 200 mA & 5A AC 또는 AC+DC 전류 범위
- 전체 범위에서 크레스트 인자 3.0의 True AC RMS 측정
- 빠른 응답: 각 신호 주기 후 0-16.7ms에서 완전한 정확도로 판독
- 전체 범위의 0.03%, FS의 0.1%~100%, 10Hz~10kHz의 정확도
- 범용 85~264VAC/90~300VDC 또는 10~48VDC/12~32VAC 전원
- 다양한 옵션:
- 2개 또는 4개의 릴레이, 기계식 또는 솔리드 스테이트(절연)
- 아날로그 출력, 4~20mA, 0~10V 또는 -10V~+10V(절연)
- 직렬 데이터 I/O: 이더넷, USB, RS485 RS232(분리형)
- 사용자 정의 곡선 선형화, 연속 판독값의 속도
Laurel Laureate™는 벤치탑 미터의 절반 가격으로 뛰어난 성능을 제공하는 60,000카운트 True RMS 디지털 패널 미터입니다. 정류기 출력이나 SCR, TRIAC 또는 트랜지스터 회로에 의해 잘린 파형과 같이 파형이 상당히 왜곡된 경우 AC 신호의 True RMS 전압 또는 전류를 측정할 수 있습니다.
Laurel Laureate™는 DC에서 10kHz까지의 신호에 대해 전체 범위의 0.03%까지의 기본 정확도와 전체 범위의 0.1%까지의 신호 진폭을 제공합니다. 크레스트 계수 (Vp/Vrms)는 20,000카운트의 풀 스케일 Vrms와 60,000카운트의 Vp에서 3.0입니다. 미터는 풀 스케일 Vrms의 132%에서 오버레인지를 깜박이기 시작하며, 이 지점에서 사용 가능한 크레스트 계수는 60,000/26,400 = 2.27입니다. 정격 피크 및 밸리 판독값이 50/60Hz의 공칭 속도로 발생하는 의미 있는 판독값. 분해능 은 사인파 신호의 경우 풀 스케일 Vrms(42,433카운트)의 최대 212%까지 계속 얻을 수 있으며, 이 지점에서 사용 가능한 크레스트 계수는 1.414입니다. 안전상의 이유로 최대 RMS 입력 신호는 600V 또는 5A를 초과해서는 안 됩니다. ETL 인증은 최대 300Vrms의 전압에 대한 것입니다.
한 입력 신호 주기가 완료된 후 0-16ms의 True RMS 판독값을 통해 Laureate는 비용이 많이 드는 문제가 되기 전에 이상을 감지할 수 있습니다. 빠른 켜기/끄기 제어 및 알람은 옵션인 듀얼 또는 쿼드 릴레이(접점 또는 솔리드 스테이트)로 달성할 수 있습니다. 이 계측기는 또한
AC 또는 DC 커플링은 신호 컨디셔너 보드에서 점퍼로 선택할 수 있습니다. AC 커플링은 10Hz~10kHz의 신호를 수용하며 DC 전원 공급 장치에서 AC 리플을 측정하는 것과 같은 애플리케이션에 적합합니다. DC 커플링은 0~10kHz의 신호를 수용합니다. 50/60Hz 이상의 신호에 대해 여러 적분 주기를 평균화합니다. 3Hz~50/60Hz의 신호에 대해 단일 주기를 캡처합니다. 3Hz 미만 및 DC에서 캡처 속도는 3/초입니다.
Laurel Laureate™ AC 전압 및 현재 패널 미터는 시스템 사용을 위해 설계되었습니다. 통신 및 제어를 위한 옵션 플러그인 보드에는 이더넷 및 기타 직렬 통신 보드, 듀얼 또는 쿼드 릴레이 보드, 분리된 아날로그 출력 보드가 포함됩니다. Laureates는 85-264 Vac 또는 선택적으로 12-32 Vac 또는 10-48 Vdc에서 전원을 공급받을 수 있습니다. 디스플레이는 빨간색 또는 녹색 LED로 제공됩니다. 1/8 DIN 케이스는 패널 장착 시 전면에서 NEMA 4X(IP65) 사양을 충족합니다. 모든 설정 기능과 전면 패널 키는 간소화된 사용 및 보안을 위해 잠글 수 있습니다. 모든 전원 및 신호 연결은 UL/VDE/CSA 정격 나사 클램프 플러그를 통해 이루어집니다.
