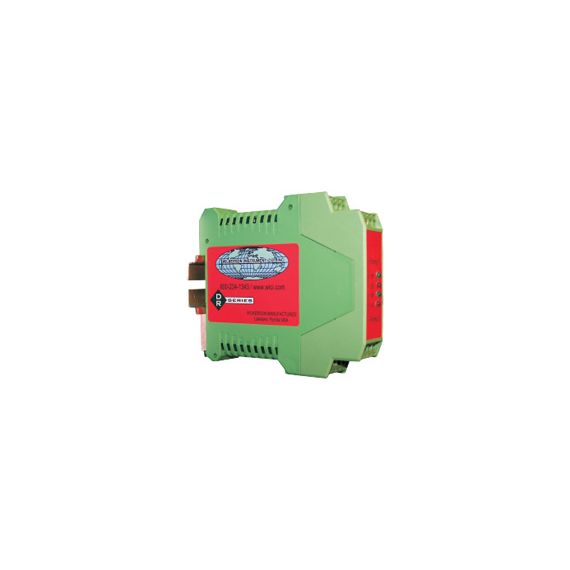

Contrôleur de pompe de secours pour station de relevage duplex DR1920 de Wilkerson Instruments
- — 12 months warranty
- — SMS notification
- — Return and exchange
- — Different payment methods
- — Best price
Caractéristiques
- Alimentation : 85/250 VCA ±10 % 50/60 Hz, 2 VA
- Entrées d'alarme :
- Contact de commutation NO ou NF
- Commutateur isolé ou transistor à collecteur ouvert
- Cavalier interne pour régler « ouvert » ou « fermé » sur l'alarme
- Contrôle de pompe : Deux contacts de relais NO 10 A (forme A)
- Sortie :
- Ferme pour le fonctionnement de la pompe 1 et de la pompe 2
- Deux transistors NPN optiquement isolés Sink ou source - 30 mA
- Minuteries :
- Minuterie 1 : Délai de la pompe 2 Réglable de 2 à 126 secondes (2,1 minutes) par incréments de 2 secondes
- Minuterie 2 : durée de fonctionnement de la pompe réglable de 5 à 1 275 secondes (21,25 minutes) par incréments de 5 secondes
- Les minuteries sont réglées avec des commutateurs DIP codés binaires à l'intérieur du boîtier
- Entrée de réinitialisation :
- Arrêt des pompes et réinitialisation des minuteries
- Nécessite une fermeture de contact ou un transistor à collecteur ouvert
- Indicateurs :
- Pompe 1 : Vert OFF, Rouge RUN
- Pompe 2 : Vert OFF, Rouge RUN
- Boîtier :
- Montage sur rail DIN 3,9 H x 4,48 P x 0,87 W
- Borniers à vis enfichables
Le contrôleur de pompe de secours de station de relevage duplex DR1920 de Wilkerson Instruments est une unité compacte montée sur rail DIN utilisée pour surveiller une alarme de niveau de secours dans un réservoir ou un puits humide et démarrer jusqu'à deux pompes lorsqu'un interrupteur d'alarme haute se ferme. Le DR1920 est utilisé comme sauvegarde des contrôles de niveau normaux du réservoir et du puits et est câblé à l'interrupteur d'alarme haute-haute pour éviter les débordements dans les situations où le système de contrôle de niveau principal tombe en panne.
Lorsque l'interrupteur de niveau dans le réservoir ou le puits se ferme, le contrôleur de pompe de secours de station de relevage duplex DR1920 de Wilkerson Instruments ferme un relais qui démarre la pompe 1 et démarre une minuterie interne 1. Lorsque la minuterie 1 atteint son temps défini et que l'interrupteur d'alarme de niveau est toujours fermé, la pompe 2 démarre. La pompe 1 et la pompe 2 fonctionneront jusqu'à ce que l'interrupteur d'alarme de niveau s'ouvre. Lorsque le contact de l'interrupteur de niveau s'ouvre, la minuterie 2 démarre et les deux pompes continuent de fonctionner jusqu'à ce que la minuterie 2 atteigne son temps défini.
Si l'interrupteur d'alarme s'ouvre pendant l'intervalle de la minuterie 1, la minuterie 2 démarre lorsque l'interrupteur s'ouvre. La pompe 2 n'est pas démarrée et la pompe 1 fonctionnera jusqu'à ce que la minuterie 2 atteigne son temps défini. Le DR1920 est également doté de dispositions pour déclencher une alarme en cas d'ouverture d'un interrupteur.
Moniteur d'interrupteur d'alarme
Le DR1920 de Wilkerson Instruments surveille l'état ouvert ou fermé d'un contact d'interrupteur déjà câblé dans un système de contrôle. Cet interrupteur peut avoir l'une des nombreuses tensions utilisées pour contrôler le système de pompage. De plus, si le système de contrôle principal tombe en panne, les tensions normales peuvent ne pas être présentes.
